HTFC柜式離心排煙風機箱
- 全國咨詢熱線:
- 13787217968
詳情介紹:
本公司生產的HTFC系列低噪聲柜式(兩用)離心風機即HTFC柜式離心排煙風機箱通過3C認證
特點:一機兩用(通風及排煙),具有風量大,轉速低、運行平穩、噪聲低、結構緊湊、安裝方便。
用途:賓館、飯店、禮堂、影劇院、地下室、廠礦企業的車間、辦公樓與需要通風換氣的場合使用。
規格:
風機箱規格:9#~36#,
風量:850~90000m3/h,
風壓:100~850Pa
HTFC(DT)系列低噪聲消防(兩用)柜式離心風機箱是上海交通大學設計研制成功的一種高效率、低噪聲箱式離心風機。產品由低噪聲前傾多翼離心風機、電機軸承、傳動件、消聲型箱體等組成,根據安裝位置的不同,提供12種不同角度的進出風口位置,以滿足用戶不同安裝環境的需要。根據消防與通風的不同要求分A式和B式兩種類型,A式電機裝在箱體外,用于消防排煙,并經消防裝備監督質量檢驗中心按GA211-2009《消防排煙風機耐高溫試驗方法》進行耐高溫試驗,能在300°C高溫條件下連續運行60分鐘以上;B式電機裝在箱體內用于通風換氣。
風機按直徑分為9-36十二種規格,系列風量為1650-85000m3/h,全壓為180-1000Pa。HTFC型柜式離心風機經不斷的改進和開發,現可分為I、II、III、IV四種類型,其中I、III型為單速型。II、IV型為雙速,配用雙速電機,實現兩檔調速,可滿足用戶對不同工況點性能調節的需要。風機也可配用變頻電機和變頻控制器,實現變頻調速,建議調節頻率鎖定在25HZ~50HZ.
為適應防爆環境需要,風機可做成防爆風機,防爆等級為EXd II BT4,適應于易燃、易爆氣體的場所。
為適應不同場所的要求,風機均可配不同長度的消聲器,也可將風機消聲型箱體加厚,以降低風機噪聲。
風機可加配初效、中效或高效過濾器,以提高空氣的清潔度,配置過濾器時應考慮實際壓力損耗,并需適當增加風機箱體長度。
HTFC柜式離心式風機箱工作條件
工作溫度:-20~+40℃(可連續轉動);
耐 高 溫:100℃(可連續運轉20小時);
300℃(可連續運轉60分鐘);
濕 度:小于90%;
介質條件:空氣;
工作電源:三相、380v/50Hz。
HTFC柜式離心風機箱配置
標準配置
1、葉輪
2、機殼(機殼、集流器、支架)
3、電機
4、軸承(帶殼)
5、主軸
6、皮帶輪、皮帶
7、皮帶罩(僅限A式)
8、消聲型箱體
9、電機調節軌道
10、進出口法蘭
備選件及附件(訂貨時注明是否購買)
1、減振設備
2、消聲器
3、過濾器
4、控制箱
5、對接法蘭
6、電機防雨罩(僅限A式)
HTFC柜式離心式風機箱加工工藝
風機葉輪、機殼為優質鍍鋅板,全部模具化生產,采用鉚接、咬接等手段,表面清潔平整、不存在焊接變形的現象。
風機消聲型箱體采用框架、箱板拼裝設計,框架采用優質的金屬冷彎機組一次拉伸而成(也可根據用戶需求采用鋁合金型材),箱板為彩涂板,表面整潔美觀、耐腐蝕性強,內層為鍍鋅消聲微穿孔板,夾層超細玻璃棉,可進一步降低噪聲。產品可進行拆裝,現場安裝。

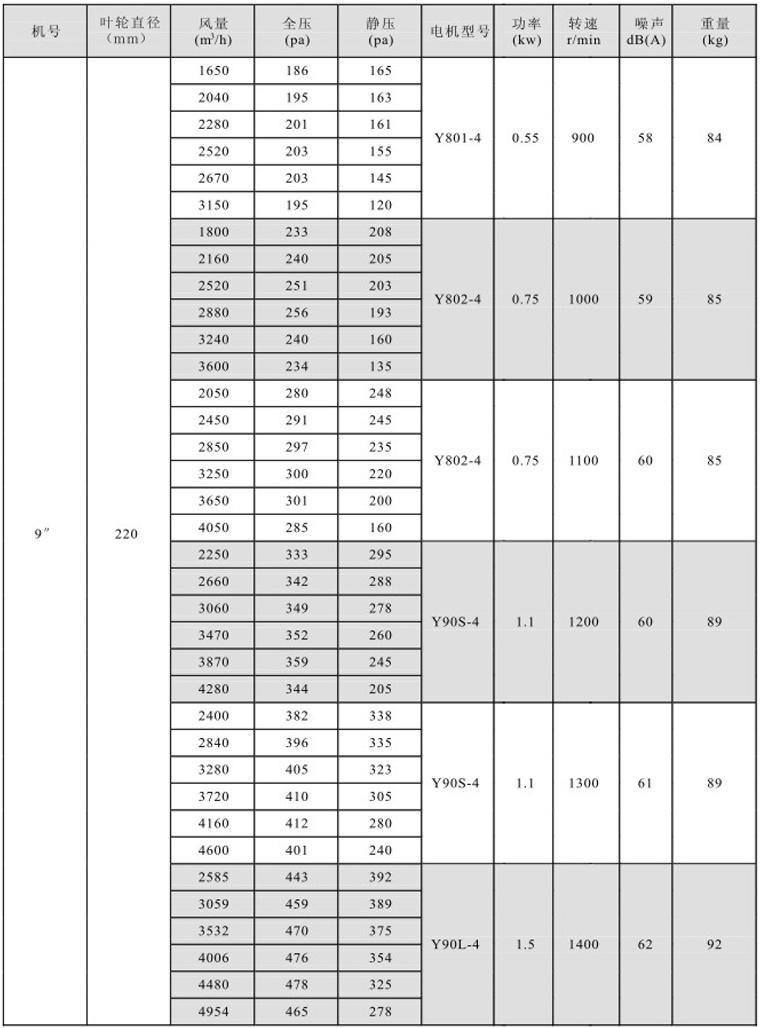

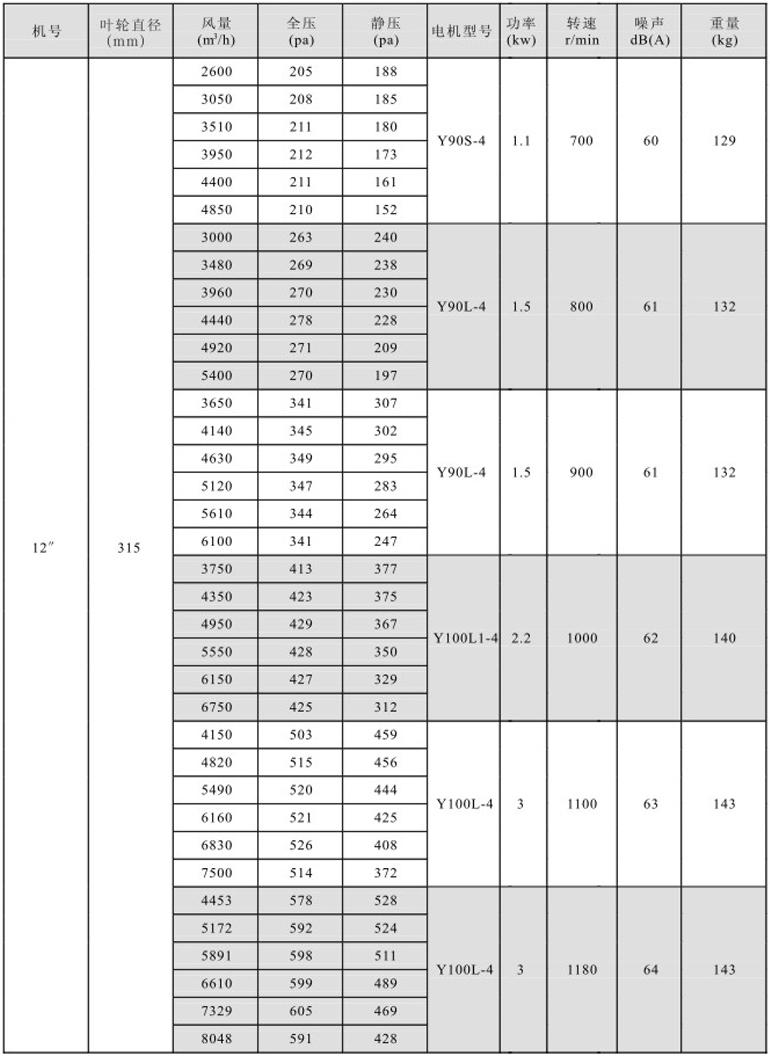

HTFC柜式離心單速排煙風機箱參數
特點:一機兩用(通風及排煙),具有風量大,轉速低、運行平穩、噪聲低、結構緊湊、安裝方便。
用途:賓館、飯店、禮堂、影劇院、地下室、廠礦企業的車間、辦公樓與需要通風換氣的場合使用。
規格:
風機箱規格:9#~36#,
風量:850~90000m3/h,
風壓:100~850Pa
HTFC(DT)系列低噪聲消防(兩用)柜式離心風機箱是上海交通大學設計研制成功的一種高效率、低噪聲箱式離心風機。產品由低噪聲前傾多翼離心風機、電機軸承、傳動件、消聲型箱體等組成,根據安裝位置的不同,提供12種不同角度的進出風口位置,以滿足用戶不同安裝環境的需要。根據消防與通風的不同要求分A式和B式兩種類型,A式電機裝在箱體外,用于消防排煙,并經消防裝備監督質量檢驗中心按GA211-2009《消防排煙風機耐高溫試驗方法》進行耐高溫試驗,能在300°C高溫條件下連續運行60分鐘以上;B式電機裝在箱體內用于通風換氣。
風機按直徑分為9-36十二種規格,系列風量為1650-85000m3/h,全壓為180-1000Pa。HTFC型柜式離心風機經不斷的改進和開發,現可分為I、II、III、IV四種類型,其中I、III型為單速型。II、IV型為雙速,配用雙速電機,實現兩檔調速,可滿足用戶對不同工況點性能調節的需要。風機也可配用變頻電機和變頻控制器,實現變頻調速,建議調節頻率鎖定在25HZ~50HZ.
為適應防爆環境需要,風機可做成防爆風機,防爆等級為EXd II BT4,適應于易燃、易爆氣體的場所。
為適應不同場所的要求,風機均可配不同長度的消聲器,也可將風機消聲型箱體加厚,以降低風機噪聲。
風機可加配初效、中效或高效過濾器,以提高空氣的清潔度,配置過濾器時應考慮實際壓力損耗,并需適當增加風機箱體長度。
HTFC柜式離心式風機箱工作條件
工作溫度:-20~+40℃(可連續轉動);
耐 高 溫:100℃(可連續運轉20小時);
300℃(可連續運轉60分鐘);
濕 度:小于90%;
介質條件:空氣;
工作電源:三相、380v/50Hz。
HTFC柜式離心風機箱配置
標準配置
1、葉輪
2、機殼(機殼、集流器、支架)
3、電機
4、軸承(帶殼)
5、主軸
6、皮帶輪、皮帶
7、皮帶罩(僅限A式)
8、消聲型箱體
9、電機調節軌道
10、進出口法蘭
備選件及附件(訂貨時注明是否購買)
1、減振設備
2、消聲器
3、過濾器
4、控制箱
5、對接法蘭
6、電機防雨罩(僅限A式)
HTFC柜式離心式風機箱加工工藝
風機葉輪、機殼為優質鍍鋅板,全部模具化生產,采用鉚接、咬接等手段,表面清潔平整、不存在焊接變形的現象。
風機消聲型箱體采用框架、箱板拼裝設計,框架采用優質的金屬冷彎機組一次拉伸而成(也可根據用戶需求采用鋁合金型材),箱板為彩涂板,表面整潔美觀、耐腐蝕性強,內層為鍍鋅消聲微穿孔板,夾層超細玻璃棉,可進一步降低噪聲。產品可進行拆裝,現場安裝。
HTFC柜式離心單速排煙風機箱參數
